Сварные арматурные сетки для обустройства бетонных полов с упрочненным верхним слоем (топпингом) и бетонных стяжек под полимерные наливные полы (покрытия)

Для армирования бетонных полов с упрочненным верхним слоем (топпингом) и бетонных стяжек под полимерные наливные полы (покрытия), в настоящее время, в основном, используют сварные арматурные сетки и армокаркасы на их основе. Они выпускаются как по ГОСТ, так и по ТУ (Техническим условиям). При обустройстве промышленных полов (испытывающих, как правило, высокие механические нагрузки) необходимо использовать ГОСТированные сетки. При обустройстве декоративных полов, в целом ряде случаев (там, где механические нагрузки незначительны), возможно использование сеток, изготовленных по Техническим условиям. Надо иметь в виду, что некоторые сетки, изготовленные по ТУ, могут иметь существенные отличия (как правило – в сторону ухудшения их характеристик; для примера: вместо прута диаметром 5 мм, в сетке 100х100х5 мм может допускаться использование прута диаметром 4,8 мм, или используют арматурную сталь, отличную от регламентированной ГОСТом) от изготовленных по ГОСТу.

В настоящее время действует Межгосударственный стандарт ГОСТ 23279-2012 "СЕТКИ АРМАТУРНЫЕ СВАРНЫЕ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ", введенный в действие с 1 июля 2013г Приказом № 1306-ст Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012г (взамен ГОСТ 23279-85). Данный стандарт распространяется на сварные плоские и рулонные сетки (в нашем случае используются плоские сетки), изготовляемые на предприятиях строительной индустрии из арматурной стали диаметрами от 3 до 40 мм включительно, с расположением стержней в двух взаимно перпендикулярных направлениях, и предназначенные для армирования сборных и монолитных железобетонных конструкций и изделий.

Сетки подразделяют:

• по диаметрам стержней;


• по расположению рабочей арматуры.



В зависимости от диаметра стержней сетки подразделяют на тяжелые и легкие. К тяжелым относят сетки, имеющие в одном направлении стержни диаметром 12 мм и более. К легким относят сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно.

По расположению рабочей арматуры сетки подразделяют на:

• с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении;


• с рабочей арматурой в обоих направлениях (данный тип сеток, как правило, используется для обустройства бетонных полов с упрочненным верхним слоем (топпингом) и бетонных стяжек под полимерные наливные полы (покрытия)).

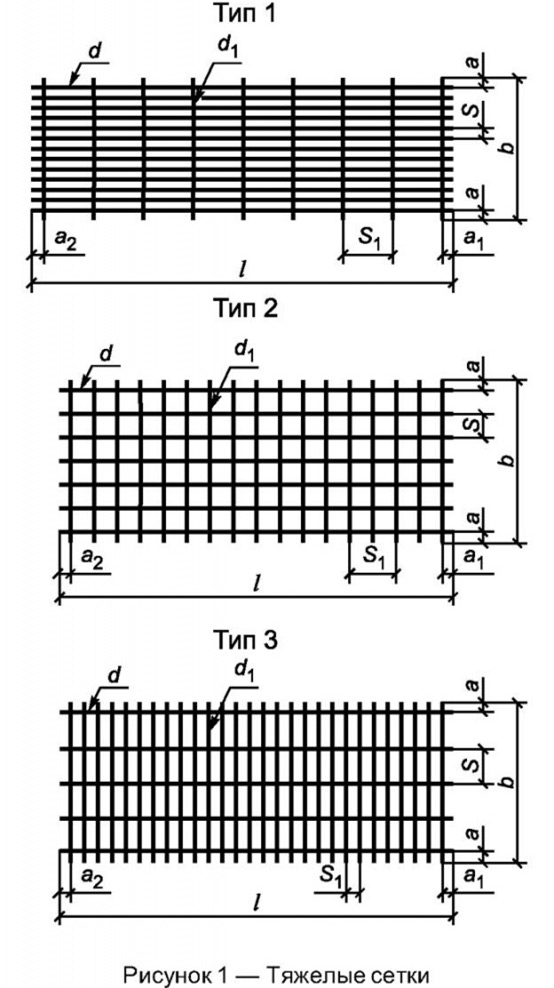

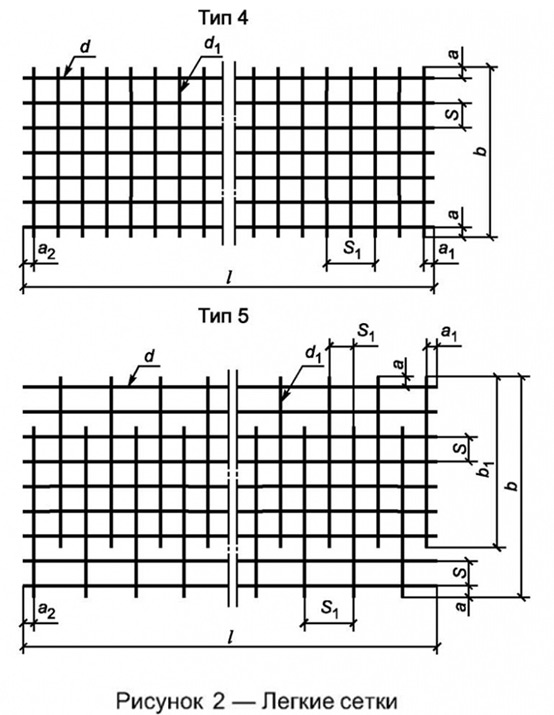

Сетки изготовляют следующих 5-ти типов (Рисунки 1 и 2):

• тип 1 - тяжелые с рабочей арматурой в продольном направлении, диаметр которой больше диаметра распределительной арматуры;


• тип 2 - тяжелые с рабочей арматурой в обоих направлениях (используются, как правило, в нашем случае);


• тип 3 - тяжелые с рабочей арматурой в поперечном направлении, диаметр которой больше диаметра распределительной арматуры;


• тип 4 - легкие с поперечными стержнями на всю ширину сетки (используются, как правило, в нашем случае);


• тип 5 - легкие со смещенными поперечными стержнями.



Ремонт бетонных полов с упрочненным верхним слоем (топпингом) требует определенных строительных навыков и доверить его можно только профессионалам. А еще лучше, на стадии строительства приглашать для выполнения работ специализированные строительные организации, имеющие большой опыт данных работ и квалифицированных рабочих – тогда и ремонтные работы не потребуются.

В качестве рабочей арматуры в тяжелых сетках применяют стержневую арматурную сталь классов А500С, А600С и А400 (А-III) диаметром 10-40 мм. При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса А240 (А-I), диаметром 10-32 мм. В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурную сталь классов А400 (А-III), А500С, В500С и А600С диаметрами 6-16 мм, в сетках типа 3 - арматурную сталь классов А400 (А-III), А500С, В500С и А600С диаметром 10-16 мм и А240 (А-I) диаметром 6-16 мм.

Легкие сетки следует изготовлять из арматурной стали класса В500С диаметром 4-5 мм, арматурной проволоки класса Вр-I диаметром 3-5 мм и стержневой арматурной стали классов А400 (А-III), А500С, В500С и А240 (А-I) диаметром 6-10 мм. В качестве распределительной арматуры допускается применять арматурную сталь класса B500С диаметром 4-5 мм и арматурную проволоку класса В-I диаметром 3-5 мм.

Корректный выбор того или иного вида сварной арматурной сетки при обустройстве бетонных полов с упрочненным верхним слоем (топпингом) и бетонных стяжек под полимерные наливные полы (покрытия) является серьезной вещью и может быть произведен только профессионалами. Конечно, можно сильно, как говориться, «перезаложиться», но тогда цена будет ох как «кусаться».

Вся техническая информация и рисунки взяты из ГОСТ 23279-2012
